Matériaux

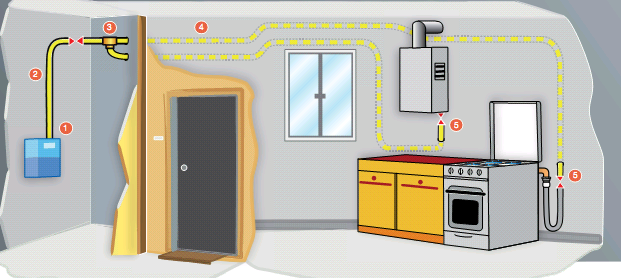

Le tuyau onduleux PLT pliable en acier inoxydable.
GUIDE 46. TUYAU MÉTALLIQUE PLIABLE (KIT PLT) ENTERRÉ
Un tuyau métallique pliable enterré est placé dans un fourreau assurant sa protection mécanique.
L’emploi du polyéthylène est interdit :
- à l’intérieur des bâtiments ;
- à l’extérieur en aérien, sauf en ce qui concerne sa remontée sur la façade au raccord métal/plastique et si cette remontée est protégée des chocs mécaniques et des rayonnements UV ;
- en enterré sous tout bâtiment, à l’exception des passages ouverts destinés au franchissement de ces bâtiments.
GUIDE 41. COMMUTATION DES CANALISATIONS DE GAZ EN POLYÉTHYLÈNE
Une canalisation en polyéthylène est commuée en canalisation métallique avant de pénétrer dans un bâtiment. La commutation en canalisation métallique d’une canalisation en polyéthylène enterrée est réalisée un mètre environ avant le point de pénétration dans le bâtiment. La commutation en canalisation métallique d’une canalisation en polyéthylène remontant une paroi extérieure à la verticale est réalisée dans les conditions suivantes :
- la remontée n’excède pas 2 m ;

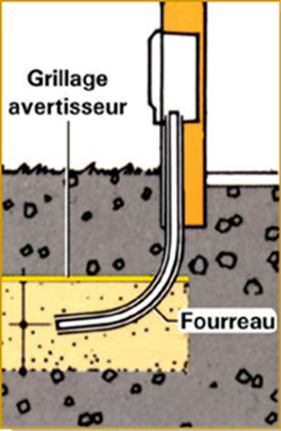

- la remontée est placée sous fourreau si elle est encastrée ;
- la remontée en extérieur est protégée contre les chocs et la lumière (fourreaux, profilés) ;
- le raccord plastique-métal est situé dans un coffret ou protégé par un dispositif équivalent.
Les tubes en polyéthylène sont interdits dans le bâtiment, même dans le cas de passage en vide sanitaire.
Il existe deux solutions de mise en œuvre

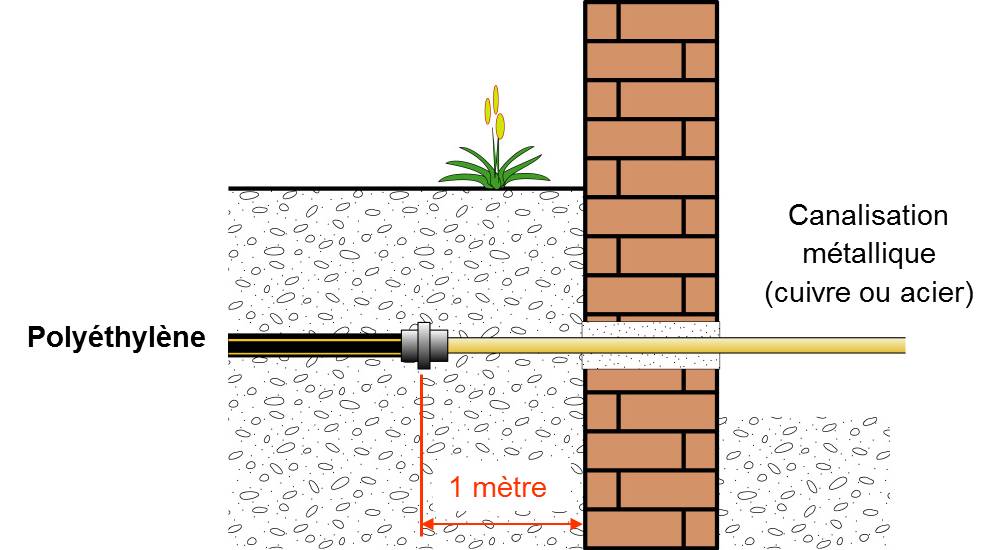

- En règle générale, le PE doit toujours s’arrêter à 1m de la façade et être commué en canalisation métallique. Pas d’obligation de protection pour le raccord métal / plastique. Mais c'est fortement recommandé.

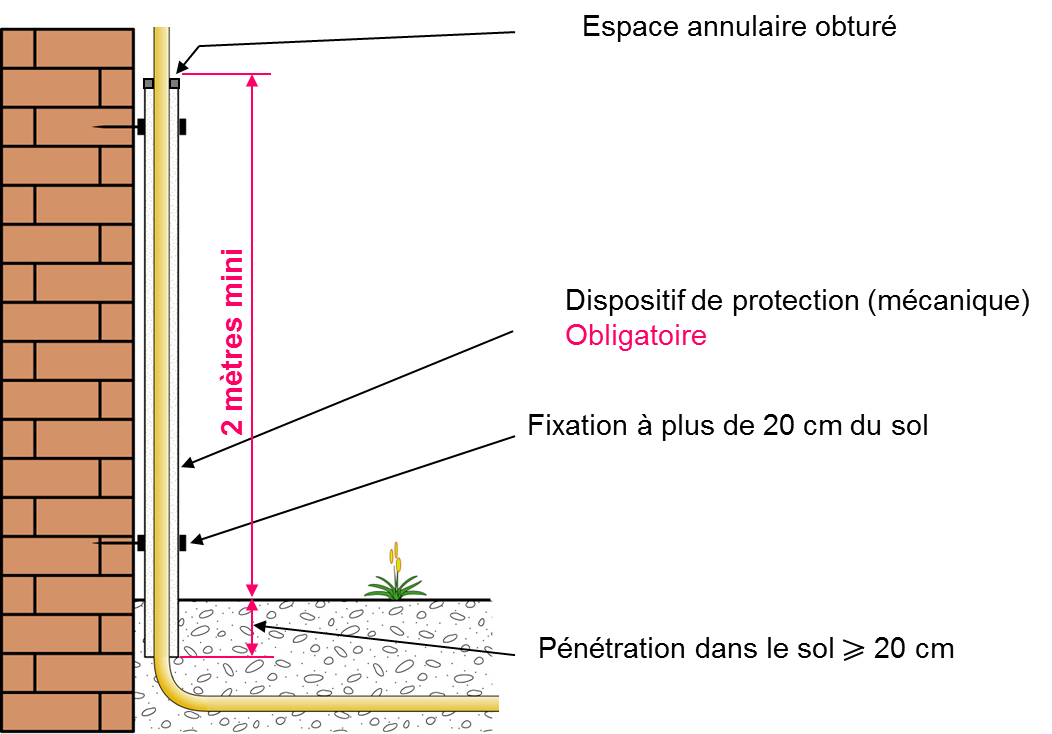

- Le PE peut remonter en vertical si
- Limité à 2 mètres
- Protégé contre les chocs et la lumière
- Raccord métal / Plastique placé sous coffret ou équivalent

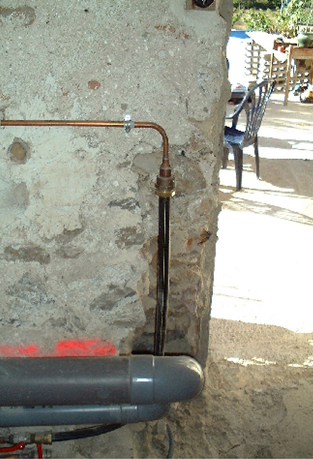

PE non protégé
Ces température d’exposition sont comprises entre +30 et – 20°C.

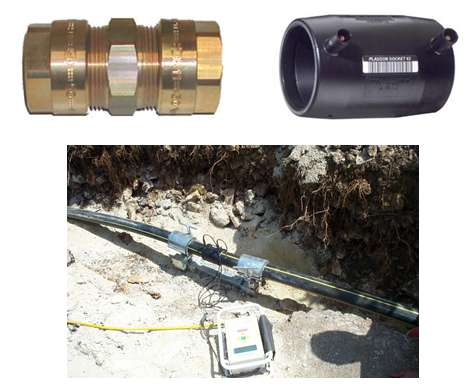

On l’assemble par raccords mécaniques ou électro-soudables.
