Matériaux

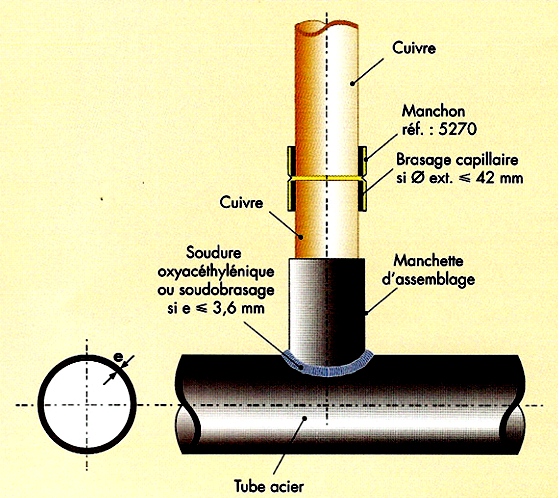

Assemblage Acier-Cuivre avec une manchette d'assemblage.
NF DTU 61.1 5.2.2.2.1 Acier avec cuivre
Les assemblages de jonction sont réalisés :
- — soit par soudo-brasage,
- — soit par manchette d’assemblage,
- — soit par joint mécanique dans le cas où le soudage, soudo-brasage ou brasage ne peuvent pas être exécutés en place.
Les piquages directs sont interdits.
NOTE La jonction directe par soudo-brasage exige un façonnage qui ne peut être réalisé qu'en atelier. (en pratique sur un établi et non en position)
5.2.2.2.2 Acier avec plomb
Le soudage ou le brasage entre l'acier et le plomb est interdit.
Les assemblages de jonction sont réalisés :
- — soit par manchette d'assemblage,
- — soit par joint mécanique dans le cas où le soudage, le soudo-brasage ou le brasage ne peuvent pas être exécutés en place.
Les piquages directs sont interdits.
5.2.2.2.3 Acier inoxydable avec autre
Les jonctions s’effectuent par brides.
Les piquages directs sont interdits.
5.2.2.2.4 Cuivre avec plomb

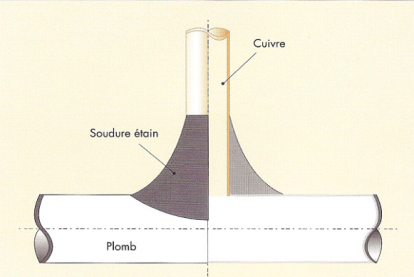

Les assemblages de jonction ou piquage sont réalisés par soudage «à l'étain».
5.2.2.2.5 Polyéthylène avec acier ou cuivre
Les jonctions s'effectuent par raccords à emboîture électro-soudable ou raccords mécaniques.
Les piquages directs sont interdits.
En outre, toutes précautions doivent être prises pour que le tube ne subisse pas de détérioration du fait de la chaleur lors de sa mise en œuvre ou de celle d'autres matériels.
Le sertissage
GUIDE 5. RACCORD MÉCANIQUE
Pour l’application du présent guide, les raccords sertis sont considérés comme des raccords mécaniques.
Raccord sertis : Raccord dans lequel l’étanchéité est assurée par compression d’une garniture, sertissage d’une bague, etc.

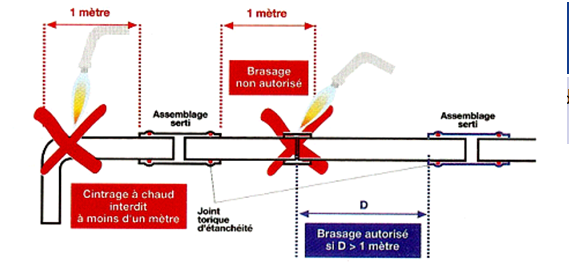

A proximité d'un sertissage (1m), il est interdit de braser ou d'effectuer un cintrage à chaud.

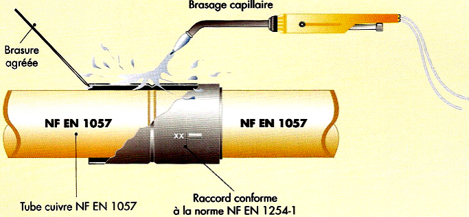

Le brasage

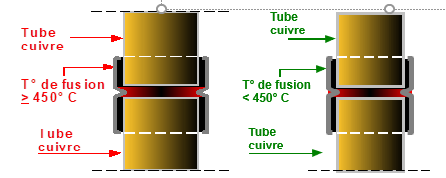

Assemblage par capilarité
Brasage fort : température de fusion du métal d'apport >450°

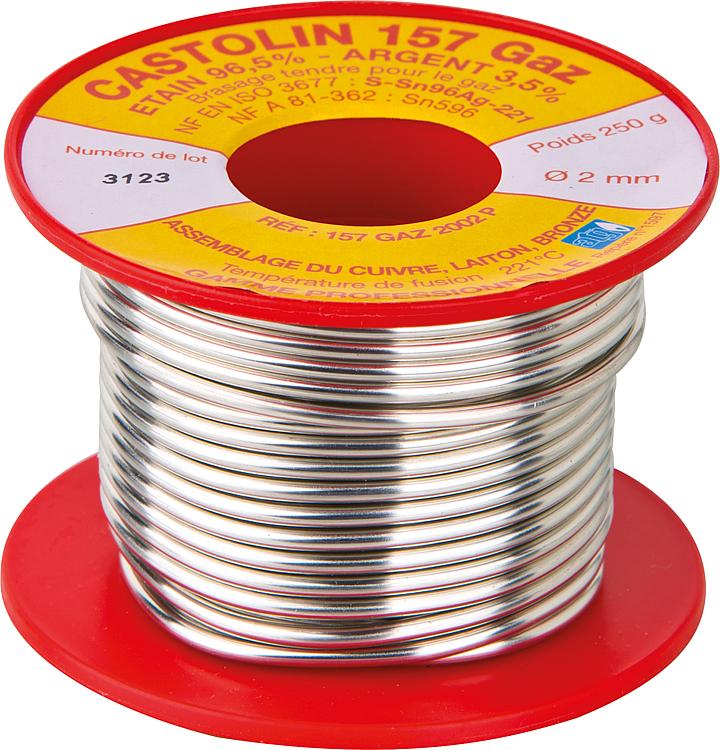

Brasage tendre: température de fusion du métal d'apport <450°
Brasure tendre autorisée pour
- Individuel pression < 400 mb
- Collectif dans la partie privative pression < 50 mb (sauf tige compteur)
- en cas de réparation
Article 16
Pour les modifications d’installations existantes, l’utilisation de la brasure tendre est autorisée seulement pour :
- les installations intérieures des habitations individuelles alimentées à une pression au plus égale à 400 mbar ;
- les installations intérieures des logements des immeubles collectifs alimentées à une pression au plus égale à
50 mbar ; - les réparations à l’identique d’assemblages réalisés en brasage tendre.
Interdit de braser à moins d’un mètre d’un assemblage serti

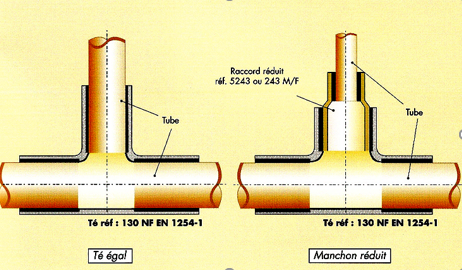

Les assemblages doivent se faire exclusivement avec des raccords du commerce conforme à la norme NF EN 1254-1
L’emploi des raccords mécaniques n’est autorisé que :
- pour le montage des accessoires et des robinets,
- pour le raccordement des appareils,
- lorsque le brasage ou le soudo-brasage ne peuvent être effectués correctement.
Selon NF DTU 61.1

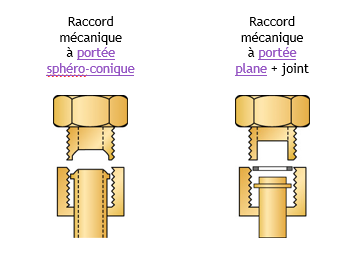

4.3.2.2 Raccords mécaniques
Les raccords-union (dits raccords 2 ou 3 pièces) ne doivent être assemblés sur les tuyauteries que par soudage ou brasage, selon la nature des tubes à assembler.
NOTE Les raccords mixtes à souder, braser ou soudo-braser, destinés à réunir deux tuyauteries de métaux différents par un élément vissé, entrent dans cette catégorie.
Voir au paragraphe 5.2.2, les limites d'utilisation des raccords mécaniques.
Les raccords métal-plastique et plastique-plastique pour tube en polyéthylène doivent être conformes à la norme NF T 54-069.
Les raccords et joints plats doivent être conformes aux normes NF E 29-531 ou NF E 29-532.
Les raccords sphéro-coniques doivent être conformes à la norme NF E 29-536.
5.2.2 Assemblage des tubes, tuyaux et accessoires
NOTE Certaines parties d’installation doivent être réalisées par des ouvriers munis d’une attestation d’aptitude professionnelle spécifique du mode d’assemblage du matériau concerné.
Les assemblages des tubes, tuyaux et accessoires doivent être réalisés conformément aux dispositions du présent chapitre.
L'emploi des raccords (ou joints) mécaniques ou vissés est toléré :
— pour l'assemblage d'une tuyauterie à un accessoire ou un appareil d'utilisation
— lorsqu'un assemblage brasé, soudé ou soudo-brasé ne peut pas être correctement exécuté en place
— dans les locaux non ventilés, sous réserve que les raccords (ou joints) vissés soient réalisés en utilisant :

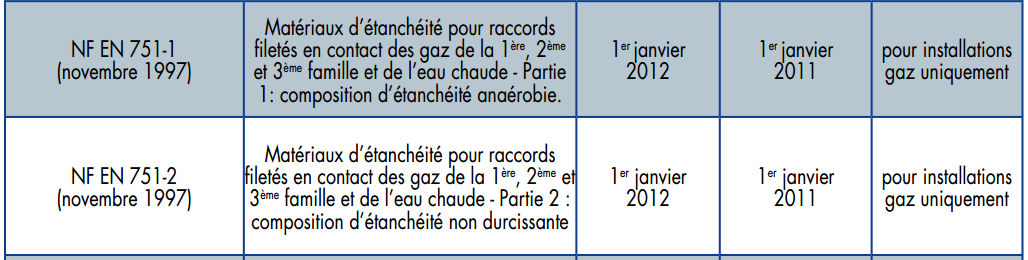

- - un produit d'étanchéité (pâte à joint, ruban d'étanchéité) conforme à la norme NF EN 549 ou NF EN 751-1 ou NF EN 751-2 ou NF EN 751-3 ;
- - un joint plat dans les raccords mécaniques conforme à la norme NF E 29-532 ;
- - un raccord démontable à jonction sphéro-conique conforme à la norme NF E 29-536.
L'emploi de ces raccords (ou joints) mécaniques ou vissés est interdit dans les parcours encastrés, engravés et incorporés et ainsi que dans les fourreaux.

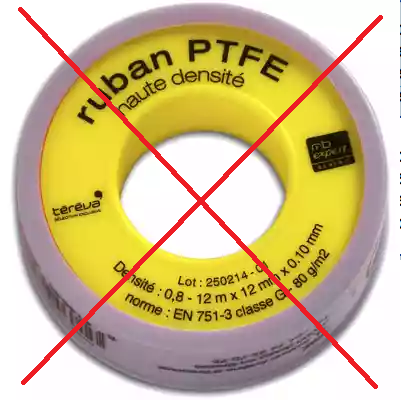

ATTENTION : le guide AMG (Appareils et Matériels Gaz) ne référence pas la norme NF EN 751-3. Le Ruban Gaz PTFE est donc INTERDIT
GUIDE 43. INTERDICTION D’UN RACCORD MÉCANIQUE DANS UN PARCOURS INCORPORÉ OU DANS UN FOURREAU
Dans son parcours incorporé à un élément de construction d’un immeuble, une canalisation ne comporte pas de raccord mécanique. Il en est de même pour une canalisation placée dans un fourreau.
L'ACIER
Il est surtout utilisé en chaufferie et installations collectives.
On retrouve trois types de tuyauteries acier :
- noir
- galvanisé
- inoxydable
Il est utilisé en élévation, enterré, encastré.
Les tubes en acier galvanisé doivent être cintrés à froid sur machine à cintrer.
Les tubes en acier noir peuvent être façonnés par cintrage à chaud ou à froid.
Les tubes en acier inoxydable ne doivent pas être façonnés.
Les tubes pour canalisations enterrées doivent être protégés extérieurement par un revêtement conforme aux normes françaises.
Les revêtements à base de liants hydrocarbonés et les revêtements externes en polyéthylène satisfont à ces dispositions.
Dans le cas d’acier inoxydable, il peut être assemblé uniquement par soudage électrique sous atmosphère neutre.
GUIDE 37.3 PROTECTION CONTRE LA CORROSION D’UNE CANALISATION EN ÉLÉVATION
Une canalisation en acier, autre qu’en acier inoxydable est protégée extérieurement contre la corrosion. Une garniture isolante diélectrique est interposée entre le support et une canalisation constitués de matériaux métalliques différents acier noir et acier galvanisé, acier et cuivre, laiton et acier).
On retiendra 4 types de matériaux pour l’utilisation du gaz :
- le cuivre
- l’acier
- l’acier inoxydable – Tube onduleux pliable
- le polyéthylène
- le plomb

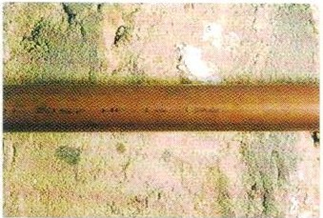

LE CUIVRE
Le matériau le plus répandu, on le trouve sous deux formes :
- écroui, plus dense et plus élastique
- recuit, plus malléable
Il peut être vendu nu sans revêtement ou pré-gainé, dans ce cas il est recouvert d’un revêtement qui le protège des agressions extérieures.
Il doit être conforme à la norme NF EN 1057. Les raccords doivent être calibrés et conforme à la spécification ATG B.524 et à la norme NF EN 1254-1.
Cintrage des tubes à l’état écroui
Les tubes en cuivre écrouis peuvent se cintrer à froid sur machine à cintrer jusqu’au diamètre extérieur de 22 mm. Après l’opération de cintrage, le tube ne doit comporter ni pliure ni déchirure.
Cintrage des tubes à l’état recuit
Quel que soit leur diamètre, les tubes à l’état recuit ou recuit sur chantier peuvent être cintrés soit sur machine à cintrer, soit à l’aide d’un outillage spécifique (mandrin, ressort à cintrer), soit en utilisant la technique dite “au sable”. À titre indicatif, le rayon minimal habituel de cintrage mesuré à la fibre neutre est de 3 fois le diamètre extérieur du tube.
